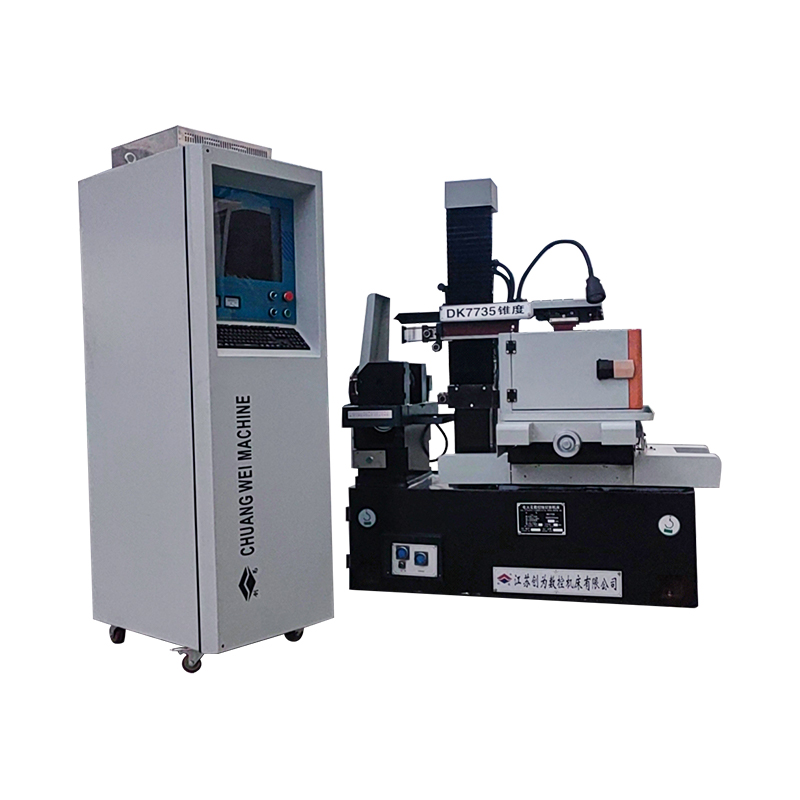

DK7745FZ با دقت بالا استپ CNC EDM دستگاه برش سیم سیم

1 、 بستر دستگاه از ریخته گری ماسه رزین ساخته شده است ، پس از تغییر شکل درجه حرارت دوم کوچک و استحکام بالا.
2 、 با عملکرد پایدار ، قدرت خروجی بالا ، سرعت برش سریع ، پایان سطح بالا ، از بین رفتن کم سیم مولیبدن و غیره. از بین رفتن سیم مولیبدن فوق العاده کم ، هزینه های پردازش را به میزان قابل توجهی کاهش می دهد.
3. ادغام برنامه نویسی و کنترل: گرافیک های پیچیده را می توان توسط CAD ، ردیابی در زمان واقعی گرافیک پردازش و انواع نمایشگرهای وضعیت پردازش به DXF تبدیل کرد ، اما همچنین دارای حافظه قطع برق ، پشت اتصال کوتاه ، خاموش شدن سیم ، خاموش شدن اتوماتیک ، چرخش زاویه ای دلخواه و سایر توابع است.
4. اتخاذ مبدل فرکانس مخصوص برش برند برای کنترل موتور حمل و نقل سیم ، تنظیم سرعت بی نهایت متغیر ، با معکوس سوئیچ القایی ، بدون تداخل جرقه هنگام معکوس ، بدون سر و صدای معکوس ، عملکرد موتور صاف ، بهبود قابلیت اطمینان و ایمنی دستگاه. $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $

اصل اساسی برش سیم EDM استفاده از الکترود ابزار برای تخلیه پالس روی قطعه کار برای دستیابی به پردازش است ، پردازش برش سیم EDM نیازی به ساخت الکترود قالب گیری ، استفاده از سیم فلزی ریز (معمولاً سیم مولیبدن) به عنوان الکترود ابزار ندارد. قطب مثبت منبع تغذیه پالس به قطعه کار وصل می شود و قطب منفی به سیم مولیبدن وصل می شود. سیم مولیبدن با سرعت مشخص به جلو و عقب حرکت می کند و به طور مداوم وارد منطقه تخلیه می شود و از آن خارج می شود. در عین حال ، یک محیط مایع بین سیم مولیبدن و قطعه کار پاشیده می شود. تا زمانی که اپراتور به طور مؤثر سرعت و مسیر حرکت سیم مولیبدن را به سمت قطعه کار کنترل کند ، می توان شکل و اندازه مورد نیاز قطعه کار را قطع کرد. مسیر حرکت قطعه کار توسط حرکات X و Y جدول مختصات (دو موتور پله کنترل شده در جهت های طولی و عرضی) تشکیل می شود.
دستگاه اصلی ماشین آلات برش سیم CNC سری DK از یک تختخواب ، میز کار ، دستگاه حمل و نقل سیم ، سیم ، مخزن خنک کننده ، لوازم الکتریکی دستگاه ، لوازم جانبی و سایر اجزای تشکیل شده است. بر اساس تختخواب است و میز ، حامل سیم و قاب سیم بر روی همان سطح پایه تخت نصب شده است.
موارد زیر به طور جداگانه معرفی می شوند:
1） تختخواب
تختخواب یک چدن ماسه ای از رزین از نوع جعبه است که یک ساختار ریخته گری کامل است که قسمت فوقانی آن روی کارگاه ، سیلندر ذخیره سیم ، سیم سیم ، روشنایی و سایر اجزای نصب شده است.
2） میز کار
جدول کار عمدتاً از یک میز کار ، صفحه کشیدن میانی ، پیچ توپ و گیربکس سرعت متغیر و غیره تشکیل شده است. حرکت طولی و عرضی صفحه درگ به ترتیب با استفاده از موتور پله از طریق دو جفت پیچ درایو چرخ دنده های برگشت ، به ترتیب ، برای دستیابی به حرکت جدول کار ، به ترتیب با موتور پله ای از طریق دو جفت پیچ درایو عقب بکشید. پیچ توپ از مزایای دقت بالایی ، راندمان بالا و عمر طولانی برخوردار است.
(3) دستگاه حمل و نقل ابریشم
سیلندر ذخیره سیم از یک استوانه توخالی با دیوار نازک تشکیل شده است. موتور را از طریق کانکتور برای هدایت چرخش سیلندر ذخیره سازی ، در حالی که حرکت برگشت پذیر سیلندر از سرعت دنده پس از پیچ برای هدایت صفحه کشیدن دستگاه حمل و نقل سیم حرکت می کند.
تغییر مکرر جهت صفحه کشیدن سیلندر ذخیره سازی سیم توسط مجموعه ای از سوئیچ های القایی کنترل می شود ، که در عملکرد ساده و حساس است و ضربه گیر چپ و راست مجهز به یک دستگاه بیمه اضافه بار هستند که جریان موتور حمل و نقل سیم را قطع می کند وقتی که سوئیچ القایی در تغییر جهت عمل نمی کند.
4） فریم سیم
سیم مولیبدن مانند یک کمربند محرک بسته است که توسط قرقره رانده می شود تا به عقب و جلو کار کند ، ردیف چرخ ها و یک جفت چرخ های پیشرو توسط سیم مولیبدن پیچیده شده در چرخه کار.
چرخ راهنما بخش مهر و موم شده از سیم مولیبدن را به صورت عمودی اتخاذ می کند.
5） مخزن خنک کننده
پمپ آب مایع کار را به منطقه پردازش می فرستد ، سرباره در جعبه کثیف جمع می شود ، که باید به طور مرتب تمیز شود و مایع خنک کننده کار از مایع saponified dx-1 استفاده می کند.
6） لوازم جانبی
① فیکسچر: گروه هایی از لوازم جانبی برای رفع فرم مسطح یا قطعه کار استوانه ای ، گروه ساختار پیچ صفحه فشار ، با پیچ های نوع T برای رفع فیکسچر در محل کار.
② میل لنگ: برای باد کردن ابریشم در حال چرخش سیلندر ذخیره ابریشم است.
③ چرخ سیم تنگ: برای تنش دستی سیم مولیبدن استفاده می شود. $ $ $
