1 ، اصل اساسی پردازش برش سیم EDM:
پردازش برش سیم EDM ، تخلیه پالس بین سیم الکترود و قطعه کار ، همانطور که در شکل یک نشان داده شده است. هنگام آمدن به پالس برقی ، بین سیم الکترود و قطعه کار ، تخلیه جرقه ایجاد می کند ، در مرکز کانال تخلیه ، درجه حرارت فوراً تا 10،000 ℃ یا بیشتر ، دمای بالا به طوری که فلز قطعه کار ذوب می شود ، تا به هدف برش فلز برسد.
2 ، ترکیب ابزار ماشین:

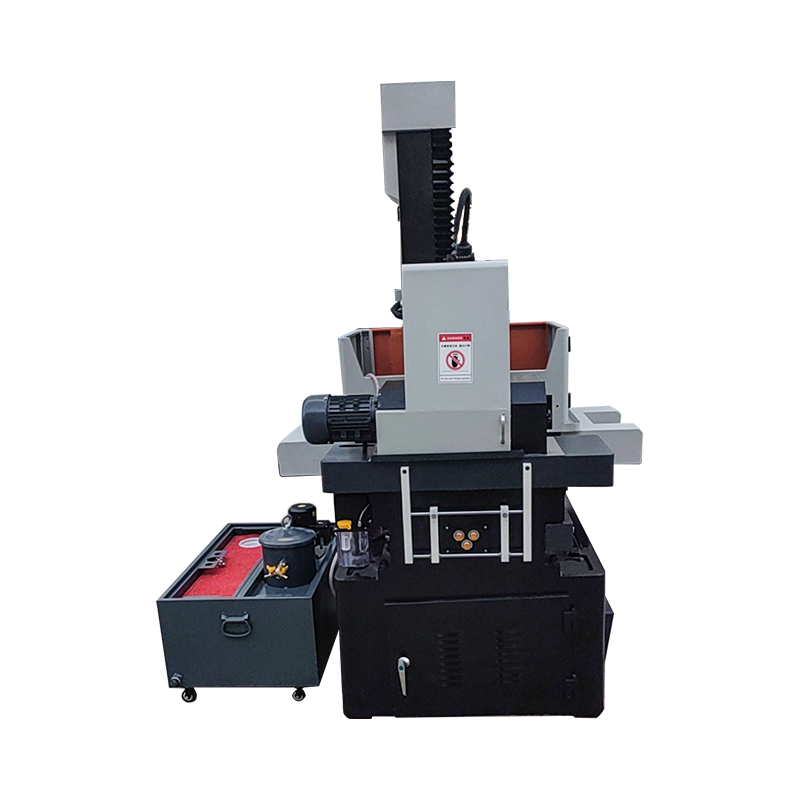

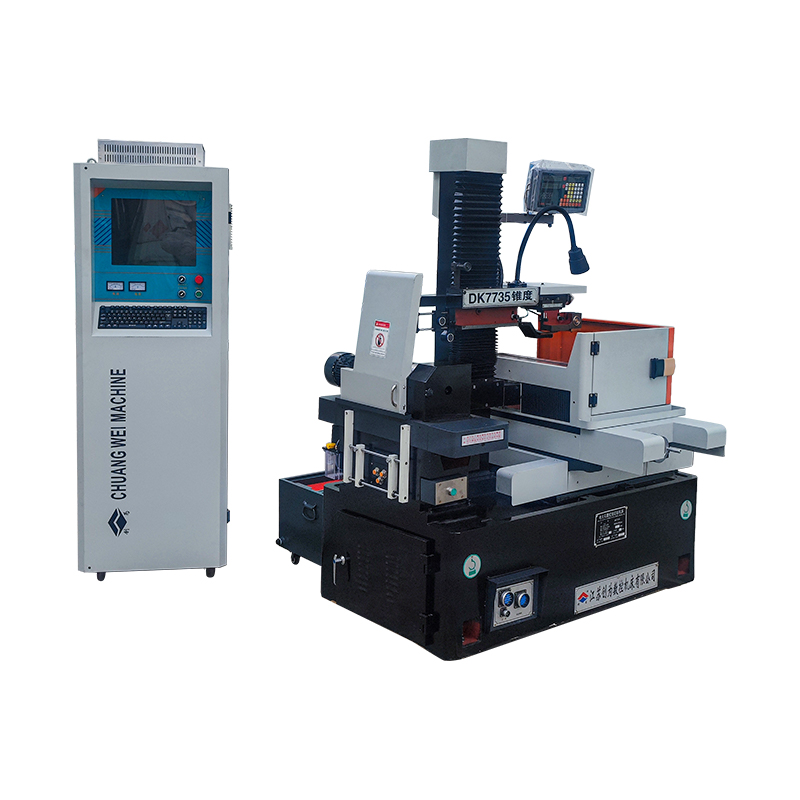

ابزار ماشین به طور عمده شامل یک کارگاه کار ، مکانیسم حمل و نقل سیم ، فریم سیم ، سیستم کنترل الکتریکی و عددی دستگاه سیال کار و سایر قسمت ها است.
(1) کار
از این کار برای دستیابی به قطعه کار ، برای دستیابی به پردازش تغذیه خودکار استفاده می شود. این ماده عمدتاً از یک صفحه کشش فوقانی و تحتانی ، پیچ توپ دقیق ، چرخ دنده های عاری از عکس العمل و راه راهنما تشکیل شده است. The upper and lower drag plate moves back and forth along the precision linear guideway and its power is transmitted by the stepping motor to the ball screw through the backlash-free gear set to achieve, due to achieving a pulse to make the worktable move 0.001mm requirements, and in the operation of the requirements of sensitive, smooth, and therefore on the precision linear guideway, ball screw, backlash-free gear set, the drag plate have strict requirements, not only the precision of the requirements of the بالا و دارای درجه خاصی از استحکام و مقاومت در برابر سایش است. استحکام خاص و مقاومت در برابر سایش.
(2) قطعات حمل و نقل سیم
مؤلفه حمل و نقل سیم به طور عمده برای رانندگی سیم الکترود با توجه به حرکت سریع خطی استفاده می شود و سیم الکترود به طور مرتب روی بشکه ذخیره سازی زخم می شود ، مکانیسم حمل و نقل سیم از یک بشکه ذخیره سازی موتور ، صفحه کشیدن فوقانی و پایین ، کمربند همزمان ، دستگاه معکوس و سایر اجزای تشکیل شده است.
الزامات اساسی آن عبارتند از:
alsylinder ذخیره سازی از یک طرف در حال چرخش در حال چرخش ، برای اطمینان از اینکه سیم الکترود موجود در سیلندر ذخیره سازی مرتب شده است.
runout شعاعی و گردش محوری سیلندر ذخیره سازی باید اندک باشد.
③ سیلندر باید به جلو و معکوس بچرخد.
④ مکانیسم ذخیره سیم باید از تخت عایق بندی شود.
⑤ قسمت حمل و نقل سیم برای جلوگیری از پاشیدن مایعات کار ، یک پوشش بسته را اتخاذ می کند.
(3) قطعات قاب سیم
قطعات Wireframe عمدتاً از ستون ها ، یک کانسیلر فوقانی و تحتانی ، یک چرخ راهنما ، یک سر چسبنده و سایر اجزای تشکیل شده است. مؤلفه Wireframe و مؤلفه سیلندر ذخیره سازی سیم با هم سیستم حرکت سیم الکترود را تشکیل می دهند. عملکرد اصلی قاب سیم پشتیبانی از سیم الکترود هنگام حرکت با سرعت خطی پایدار و نگه داشتن قسمت کار سیم الکترود در زاویه هندسی خاص به صفحه جدول است.
مونتاژ Taper (صفحه کشیدن از نوع متقاطع نصب شده بر روی قسمت فوقانی) می تواند اطمینان حاصل کند که قطعه کار ماشینکاری به 6 درجه/80㎜ دست می یابد.
(4) اجزای تختخواب
تختخواب یک ساختار جعبه مربع کامل است ، بنابراین استحکام و استحکام خوب است ، قسمت فوقانی آن مجهز به قطعات میز ، قطعات سیم و قطعات حمل و نقل سیم است و قسمت پایین مجهز به یک مخزن مایع کار و قطعات برقی ابزار دستگاه است که نه تنها بی خطر است بلکه برای بهبود محیط عملیاتی نیز جذاب است.
