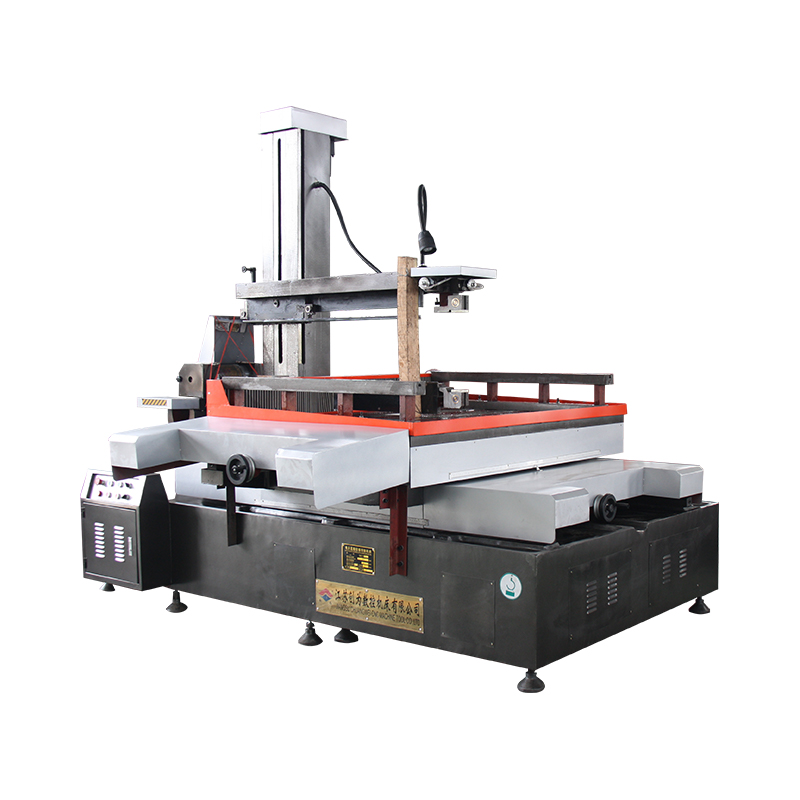

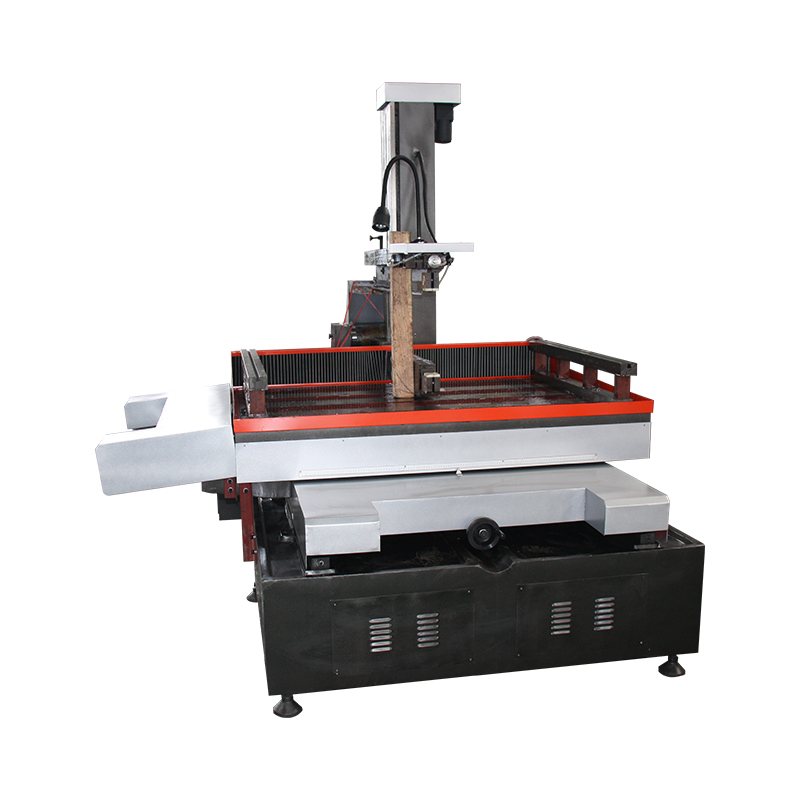

دستگاه برش با سرعت بالا با موتور بلند کردن DK77100 AZ WIRE EDM

1. ابعاد میز کار: 1180 میلی متر × 1700 میلی متر
2. حداکثر ضخامت برش: 800 میلی متر
3. حداکثر ضرب و شتم: 6º/80 میلی متر
4. حداکثر بار: 2800 کیلوگرم
5. x ، y مختصات محور: 1000 × 1200 میلی متر
6. سرعت اجرا سیم مولیبدن: 11m/s
7. میز کار معادل چربی در حال حرکت: 0.001 میلی متر
8. مایع کار: DK-1 ، DK-4 Nanguang
9 منبع تغذیه: 380V.50Hz (220V.50Hz)
10. مصرف برق دستگاه: <2kva
11. ماشین اصلی: 6500 کیلوگرم
12. ابعاد ماشین اصلی: 2800 × 3000 × 2500
13. دقت پردازش: مطابق استاندارد GB/T 7926-2015.
14. زبری سطح بهینه Ra≤2.5um.
15. موتور بلند کردن $ $ $

1. بستر دستگاه از ریخته گری ماسه ای رزین ساخته شده است که بعد از درجه حرارت ثانویه تغییر شکل کمی و استحکام بالا دارد.
2. این ویژگی های عملکرد پایدار ، قدرت خروجی بالا ، سرعت برش سریع ، پایان سطح بالا و از دست دادن سیم مولیبدن کم است. از بین رفتن سیم مولیبدن فوق العاده کم هزینه های پردازش را کاهش می دهد.
3. برنامه نویسی و کنترل یکپارچه: گرافیک های پیچیده را می توان از طریق CAD به نقشه های DXF تبدیل کرد ، گرافیک های پردازش را می توان در زمان واقعی ردیابی کرد و وضعیت پردازش چندگانه را می توان نمایش داد. همچنین دارای حافظه قطع برق ، انقباض مدار کوتاه ، محافظت از شکن سیم ، خاموش شدن خودکار ، چرخش زاویه دلخواه و سایر توابع است.
4. از اینورتر برش سیم برند برای کنترل موتور حمل و نقل سیم ، تنظیم سرعت استرلی و جابجایی بدون تماس با سوئیچ القایی استفاده می شود. هیچ تداخل جرقه ای در هنگام جابجایی ، سر و صدای رفت و آمد وجود ندارد ، و موتور به طور هموار اجرا می شود ، که باعث بهبود قابلیت اطمینان و ایمنی ابزار ماشین می شود. $ $ $

اصل اساسی برش سیم EDM استفاده از الکترود ابزار برای انجام تخلیه پالس در قطعه کار برای دستیابی به پردازش است. برش سیم EDM نیازی به تولید الکترودهای تشکیل دهنده ندارد و از سیم فلزی نازک (معمولاً سیم مولیبدن) به عنوان الکترود ابزار استفاده می کند. قطب مثبت منبع تغذیه پالس به قطعه کار وصل می شود و قطب منفی به سیم مولیبدن وصل می شود. سیم مولیبدن با سرعت مشخص به جلو و عقب حرکت می کند و دائماً وارد می شود و ناحیه تخلیه را ترک می کند. در عین حال ، یک محیط مایع بین سیم مولیبدن و قطعه کار پاشیده می شود. تا زمانی که اپراتور به طور مؤثر سرعت و مسیر حرکت سیم مولیبدن را بر روی قطعه کار کنترل کند ، شکل و اندازه مورد نیاز قطعه کار را می توان برش داد. مسیر حرکت قطعه کار توسط کار مختصات کار (دو موتور کنترل شده پله ای در جهت های عمودی و افقی) در حال حرکت در جهت x و y شکل می گیرد.
دستگاه اصلی دستگاه برش سیم سیم CNC سری DK از یک تختخواب ، یک کار ، یک دستگاه تغذیه سیم ، یک قفسه سیم ، مخزن خنک کننده ، لوازم الکتریکی ابزار ، لوازم جانبی و سایر اجزای تشکیل شده است. این اتاق بر اساس تختخواب است ، و جدول کار ، دستگاه تغذیه سیم و قفسه سیم بر روی همان سطح پایه تخت نصب شده است.
موارد زیر به طور جداگانه معرفی می شوند:
1) تختخواب
تختخواب یک قسمت چدن ماسه رزین به شکل جعبه است که یک ساختار ریخته گری جدایی ناپذیر است. قسمت فوقانی با یک میز کار ، طبل ذخیره سازی سیم ، قفسه سیم ، روشنایی و سایر قسمت ها نصب شده است.
2) میز کار
میز کار عمدتاً از یک سطح میز کار ، یک صفحه کشیدن میانی ، پیچ توپ و جعبه دنده سرعت تشکیل شده است. حرکت طولی و عرضی صفحه درگ یک ساختار راهنمای توپ را اتخاذ می کند ، و موتور پله ای پیچ را از طریق دو جفت چرخ دنده های ضد حرکات برای تحقق حرکت میز کار هدایت می کند. پیچ توپ از مزایای دقت انتقال بالا ، راندمان بالا و عمر طولانی برخوردار است.
3) دستگاه حمل و نقل سیم
طبل ذخیره سازی سیم از یک سیلندر توخالی با دیوار نازک تشکیل شده است. موتور درام ذخیره سازی سیم را برای چرخش از طریق کانکتور هدایت می کند و حرکت متقابل طبل ذخیره سازی سیم از پیچ پس از تغییر سرعت چرخ دنده برای هدایت صفحه کشیدن دستگاه حمل و نقل سیم استفاده می شود.
معکوس مکرر صفحه نمایش درام ذخیره سازی سیم توسط مجموعه ای از سوئیچ های القایی کنترل می شود. ساختار ساده است و عملکرد آن حساس است. بلوک های برخورد چپ و راست مجهز به دستگاه های ایمنی اضافه بار هستند. هنگامی که سوئیچ القایی نتواند جهت را تغییر دهد ، جریان موتور حمل و نقل سیم قطع می شود.
4) قفسه سیم
سیم مولیبدن مانند کمربند انتقال بسته است که توسط طبل سیم پیچ برای کار به جلو و عقب رانده می شود. چرخ سیم و یک جفت چرخ راهنمای اصلی توسط سیم مولیبدن پیچیده شده و در یک چرخه اجرا می شود.
چرخ راهنما بخش مهر و موم شده از سیم مولیبدن را به صورت عمودی اتخاذ می کند.
5) مخزن خنک کننده
پمپ آب مایع کار را به منطقه پردازش منتقل می کند. رسوب در جعبه خاک جمع می شود و باید به طور مرتب تمیز شود. خنک کننده کار از مایع saponified dx-1 استفاده می کند.
6) لوازم جانبی
clamp Clamp: از گروه گیره ها برای رفع صفحه مسطح یا قطعه استوانه ای استفاده می شود و گیره با پیچ از نوع T به میز کار ثابت می شود.
② میل لنگ: برای سیم پیچ سیم برای چرخش طبل ذخیره سازی سیم استفاده می شود.
③ چرخ محکم کننده سیم: برای سفت کردن دستی سیم مولیبدن استفاده می شود. $ $ $
